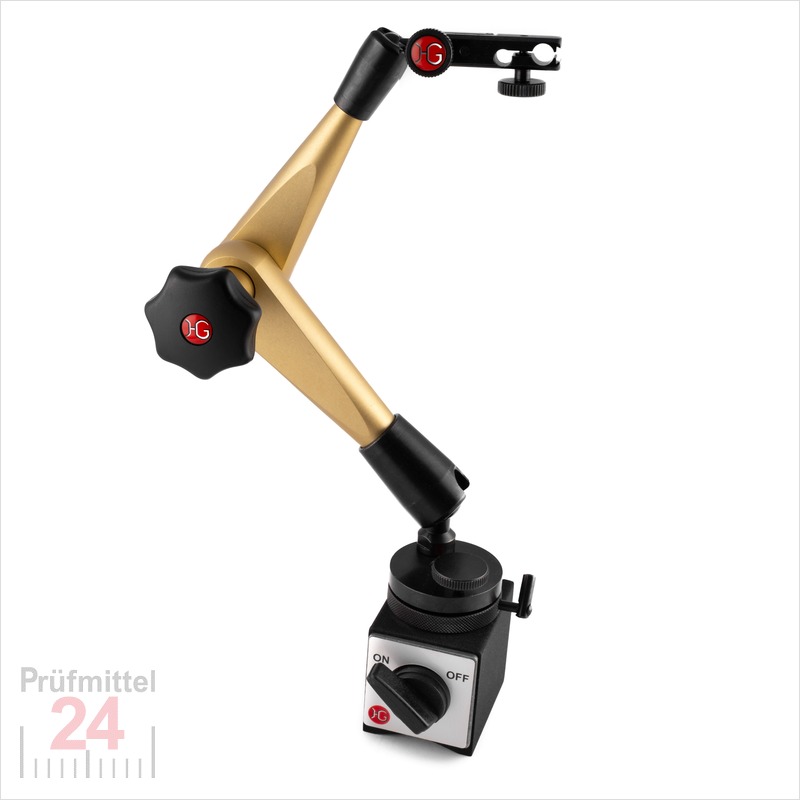

Hydraulisches Magnet-Messstativ Aktionsradius: 300 mm
Hörger & Gässler 104335 Magnetstativ
Magnetfuß
mit dehbar gelagerter Feineinstellung 800 N schaltbar & Messuhrenhalter mit Feineinstellung
257,45 Euro*
Preis inkl. MwSt.:
306,37 Euro
Andere Kunden kauften auch:
Hier sehen Sie, was andere Kunden mit diesem Artikel zusammen bestellt haben.
Beschreibung
Die Gelenkarme sind am unteren und oberen Ende um 360 Grad drehbar, am mittleren Gelenk um 180 Grad schwenkbar.
Die Lebensdauer kann selbst bei häufigem Gebrauch ein Vierteljahrhundert erreichen.
Das hydraulisch geklemmten Gelenk halten enorme Lasten und erreichen
bei wiederholten Messungen die Genauigkeit von 1µ.
Technische Daten und Maße
Spannkrafterzeugung: Hydraulisch
Werkstoffe: Eloxiertes Aluminium, Brünierter Automatenstahl, Kunststoff Sterngriff
Kugelgelenk Arm: M6 Innengewinde
Kugelgelenk Fuß: M8 Außengewinde

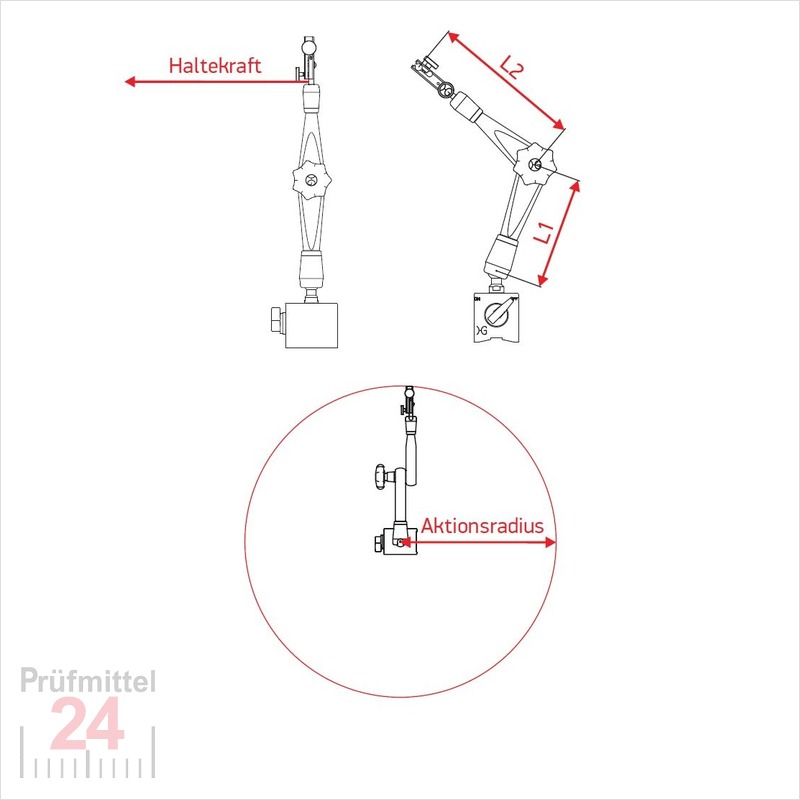

Haltekraft für Standardanwendungen: 16 kg
Haltekraft für sicherheitsrelevante Anwendungen: 12 kg
L1: 124 mm
L2: 176 mm
Aktionsradius: 300 mm
Schaltbarer Magnet mit 800 N Haftkraft mit drehbarer Feineinstellung obenauf, mit M8 Innengewinde
Messuhrenhalter: Ø8 mm H7 und Schwalbenschwanz
Die Gelenkarme sind am unteren und oberen Ende um 360 Grad drehbar, am mittleren Gelenk um 180 Grad schwenkbar.
Die Lebensdauer kann selbst bei häufigem Gebrauch ein Vierteljahrhundert erreichen.
Das hydraulisch geklemmten Gelenk halten enorme Lasten und erreichen
bei wiederholten Messungen die Genauigkeit von 1µ.
Technische Daten und Maße
Spannkrafterzeugung: Hydraulisch
Werkstoffe: Eloxiertes Aluminium, Brünierter Automatenstahl, Kunststoff Sterngriff
Kugelgelenk Arm: M6 Innengewinde
Kugelgelenk Fuß: M8 Außengewinde
Haltekraft für Standardanwendungen: 16 kg
Haltekraft für sicherheitsrelevante Anwendungen: 12 kg
L1: 124 mm
L2: 176 mm
Aktionsradius: 300 mm
Schaltbarer Magnet mit 800 N Haftkraft mit drehbarer Feineinstellung obenauf, mit M8 Innengewinde
Messuhrenhalter: Ø8 mm H7 und Schwalbenschwanz
Dokumente zum Produkt herunterladen:
| 34050200-Datenblatt.pdf | |
| 34050200-Ersatzteilliste.pdf |
